屬性劃分：
交流接觸器 >> 可逆型接觸器

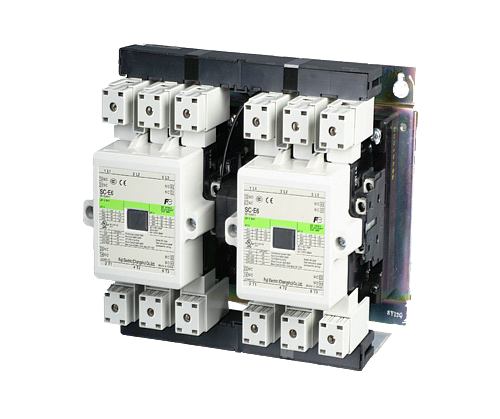

| SC-E6RM | |||||
| 主回路特性 | |||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 125 | ||
| 380/400V | 125 | ||||
| 660/690V | 72 | ||||
| AC-1 | ≤400V | 150 | |||
| 約定發熱電流Ith(A) | 150 | ||||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 37 | ||
| 380/400V | 60 | ||||
| 660/690V | 60 | ||||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||
| 額定絕緣電壓Ui(V) | 1000 | ||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | ||||
| 機械壽命(萬次)AC-3 380/400V | 1000 | ||||
| 電氣壽命(萬次)AC-3 380/400V | 100 | ||||
| 操作頻率 (AC-3)(次/小時) | 1200 | ||||
| 飛弧距離 (mm) | 2 | ||||
| 防護等級 | IP2X | ||||
| 耐振動 | 10～55Hz 15m/s2 | ||||
| 耐沖擊 | 50m/s2 | ||||
| SC-E6RM | |||||
| 控制線圈特性 | |||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||
| 釋放 | 0.2～0.75Us | ||||
| 電磁鐵容量(VA) | 吸合 | 130 | |||
| 釋放 | 4.2 | ||||
| 功耗(W) | 3.3 | ||||
| SC-E6RM | |||||
| 接線能力 | |||||
| 主回路 | |||||
| 箱式結構（直接連接） | 上面接線(mm2) | 單芯線、多股線 | 4～70 | ||
| 多股軟線(帶有套管) | 2.5～50 | ||||
| 下面接線(mm2) | 單芯線、多股線 | 4～70 | |||
| 多股軟線(帶有套管) | 2.5～50 | ||||
| 上下面接線(mm2) | 單芯線、多股線 | 上 | 4～70 | ||
| 下 | 4～70 | ||||
| 多股軟線(帶有套管) | 上 | 2.5～50 | |||
| 下 | 2.5～50 | ||||
| 端子螺釘尺寸 | M8 | ||||
| 緊固扭矩 | N·m | 8 | |||
| 松開扭矩 | N·m | 2 | |||
| 控制回路、輔助回路 | |||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8～1 | |||
| SC-E6RM | |||||
| 可選用附件 | |||||
| 輔助觸頭單元 | 側裝 | SZ-As2 | 觸頭布置：1NO1NC | 最大安裝數：2 | |
