屬性劃分：
交流接觸器>> 標準型>> 板式結構>> 交流操作型
 |  | |

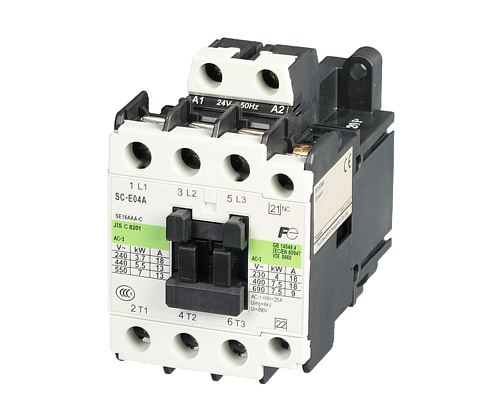

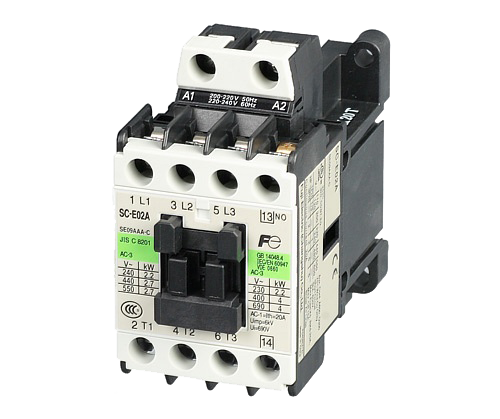

| SC-E02A,E03A | SC-E04A,E05A |
| SC-E02A | SC-E03A | SC-E04A | SC-E05A | |||
| 主回路特性 | ||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 9 | 12 | 18 | 25 |
| 380/400V | 9 | 12 | 18 | 25 | ||
| 660/690V | 5 | 7 | 9 | 9 | ||
| AC-1 | ≤400V | 20 | 20 | 25 | 32 | |
| 約定發熱電流Ith(A) | 20 | 20 | 25 | 32 | ||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 2.2 | 3 | 4 | 5.5 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | ||
| 660/690V | 4 | 5.5 | 7.5 | 7.5 | ||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 690 | |||||
| 額定沖擊耐受電壓Uimp(V) | 6000 | |||||
| 機械壽命(萬次)AC-3 380/400V | 1500 | 1500 | 1500 | 1500 | ||
| 電氣壽命(萬次)AC-3 380/400V | 200 | 150 | 150 | 150 | ||
| 操作頻率 (AC-3)(次/小時) | 1800 | 1800 | 1800 | 1200 | ||
| 飛弧距離 (mm) | 2 | |||||
| 防護等級 | IP2X | |||||
| 耐振動 | 10～55Hz 15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-E02A | SC-E03A | SC-E04A | SC-E05A | |||
| 控制線圈特性 | ||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | ||||
| 釋放 | 0.2～0.75Us | |||||
| 電磁鐵容量(VA) | 吸合 | 90 | ||||
| 保持 | 9 | |||||
| 功耗(W) | 2.7 | |||||
| 動作時間(ms) | 線圈ON～主觸頭ON | 9～20 | ||||
| 線圈OFF～主觸頭OFF | 4～20 | |||||
| SC-E02A | SC-E03A | SC-E04A | SC-E05A | |||
| 接線能力 | ||||||
| 主回路 | ||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | 0.75～6 | ||
| 2根 | mm2 | 0.75～1.5 | 1～4 | |||
| 2根 | mm2 | 1.5～2.5 | 1.5～6 | |||
| 多股軟線（帶有套管）（直接連接） | 1根 | mm2 | 0.75～2.5 | 0.75～4 | ||
| 2根 | mm2 | 0.75～1.5 | 1～4 | |||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～4 | 0.75～10 | |||
| 壓接端子最大寬度 | mm | 7.7 | 9.7 | |||
| 端子螺釘尺寸 | M3.5 | M4 | ||||
| 緊固扭矩 | N·m | 0.8～1 | 1.2～1.5 | |||
| 控制回路、輔助回路 | ||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||||
| 壓接端子最大寬度 | mm | 7.7 | ||||
| 端子螺釘尺寸 | M3.5 | |||||
| 緊固扭矩 | N·m | 0.8～1 | ||||
| SC-E02A | SC-E03A | SC-E04A | SC-E05A | |||
| 可選用附件 | ||||||
| 輔助觸頭單元 | 頂裝 | SZ-A40 | 觸頭布置：4NO | 最大安裝數：1 | ||
| SZ-A31 | 觸頭布置：3NO1NC | 最大安裝數：1 | ||||
| SZ-A22 | 觸頭布置：2NO2NC | 最大安裝數：1 | ||||
| SZ-A20 | 觸頭布置：2NO | 最大安裝數：1 | ||||
| SZ-A11 | 觸頭布置：1NO1NC | 最大安裝數：1 | ||||
| SZ-A02 | 觸頭布置：2NC | 最大安裝數：1 | ||||
| 側裝 | SZ-AS1 | 觸頭布置：1NO1NC | 最大安裝數：2 | |||
| 主回路浪涌電壓抑制單元 | SZ-ZM1E | 內裝CR元件(3相電機，220/230V,0.1～3.7kW,頂裝) | ||||
| SZ-ZM2E | 內裝CR元件(3相電機，220/230V,0.1～3.7kW,側裝) | |||||
| 線圈浪涌電壓抑制單元 | SZ-Z1 | 內裝壓敏電阻：AC/DC24～48V | ||||
| SZ-Z2 | 內裝壓敏電阻：AC/DC100～250V | |||||
| SZ-Z3 | 內裝壓敏電阻：AC/DC380～440V | |||||
| SZ-Z4 | 內裝CR元件：AC/DC24～48V | |||||
| SZ-Z5 | 內裝CR元件：AC/DC100～250V | |||||
| 機械聯鎖單元 | SZ-RM | 可逆組裝用 | ||||
| 可逆接線連接件 | SZ-RW21 | 可逆組裝用 | ||||
| SZ-RW23 | 可逆組裝用 | |||||
| 三相并聯端子板 | SZ-SP1 | 阻性負載適用 | ||||
| SZ-SP2 | 阻性負載適用 | |||||
| 操作計數器 | SZ-J□ | 操作計數用 | ||||
| 熱過載繼電器 | 電動機保護用 | |||||
| TK-0N | TK-E02-AN | |||||
